Review Gigabyte GA-Z170X-Gaming 5

Gigabyte Z170x Gaming 5 es una motherboard ATX formando parte de la familia G1. Ofrece soporte para procesadores Intel de 6ª generación (Skylake). Incorpora 4 ranuras DIMM que admiten memoria RAM DDR4 en canal dual hasta 3466Mhz con OC y un máximo total de 64 GB.

En esta ocasión nos han hecho llegar esta interesante placa para review.

0

Empaque y contenido

En la parte frontal del empaque encontramos en esta edición un diseño conmemorativo al videojuego de Blizzar Heroes of the Storm ya que dentro además incluye contenido descargable del juego y un letrero para colgar en la puerta.

1

Dentro del empaque tenemos diferentes accesorios necesarios para la instalación del equipo y algunos suvenires con la misma temática de Heroes Of The Storm.

2

  • Manual de usuario
  • Guía de instalación rápida
  • CD de controladores y utilidades
  • 4 Cables SATA
  • I/O backplate
  • G Connector
  • Letrero colgante de puerta.
  • Puente SLI NVIDIA.

Lo más notable del producto

  • Soporte 6 ª generación Intel ® Core ™
  • Dual Channel DDR4, 4 DIMMs hasta 64 GB
  • USB 3.1 Tipo-C
  • 3 slots PCIe para graficas que incorporan una protección metálica (exclusiva Ultra Durable)
  • Conectores Dual PCIe Gen3 x4 M.2 con hasta 32 Gb / s de transferencia de datos (PCIe SSD SATA NVMe y soporte)
  • 3 conectores SATA Express hasta 16 Gb / s de transferencia de datos
  • 115dB SNR audio de alta definición Realtek® ALC1150 con un adicional Blaster X-Fi MB3 a través de software.
  • Killer ™ E2200 Controladores Gigabit LAN (Intel y Killer)
  • LED de iluminación color rojo en placa.
  • Tecnología UEFI DualBIOS ™ de GIGABYTE

Características técnicas

CARACTERÍSTICAS GIGABYTE Z170X-GAMING 5



CPU Intel® Socket 1151 de 6 ª generación Core ™ i7 / i5 i3 Core ™ / Core ™ / Pentium® / Celeron® procesadores
Soporta Intel® 14 nm CPU
Soporta Intel® Turbo Boost Technology 2.0
Chipset Intel® Z170 Express Chipset
Memoria 4 x DIMM, Max. 64GB, DDR4 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200 (OC) / 3000 (OC) / 2800 (OC) / 2666 (OC) / 2400 (OC) / 2133 MHz para no ECC, Un -buffered Memoria
Dual Channel arquitectura de memoria
Soporta Intel® Extreme Memory Profile (XMP)
Compatible Multi-GPU 1 x Slot PCI Express x16 a x16 (PCIEX16)
1 x PCI Express x16 slot, running at x8 (PCIEX8)
1 x PCI Express x16, a x4 (PCIEX4)
4 x PCI Express x1 slots
(Todos los slots PCI Express conforman el estandar PCI Express 3.0)
Soporte para las tecnologías 3-Way/2-Way AMD CrossFire™ y 2-Way NVIDIA® SLI™
Almacenamiento 6 conexiones SATA 6Gb/s
Soporta RAID 0, RAID 1, RAID 5 y RAID 10.
2 conexiones M.2.
3 conexiones SATA Express.
USB y puertos. Chipset:
– 7 x USB 3.0/2.0 puertos
– 6 x USB 2.0/1.1 puertos
Chipset + Controladora Intel USB 3.1:
– 1 x USB Type-C.
– 1 x USB 3.1 Type-A (rojo) en el panel trasero.
Chipset+GENESYS LOGIC USB 2.0 Hub:
– 2 x USB 2.0/1.1 puertos
LAN  1 x Intel GbE LAN chip (10/100/1000 Mbit)(LAN1)
1 x Killer E2201 chip (10/100/1000 Mbit) (LAN2)
Conexiones traseras 4 x puertos USB 2.0/1.1
3 x USB 3.0/2.0 ports
1 x conector óptico S/PDIF Out
1 x USB Type-C™ Port, with USB 3.1 support
1 x USB 3.1 Type-A port (red)
1 x DisplayPort
1 x HDMI
2 x puerto RJ-45
1 x puerto teclado / ratón PS / 2
5 x jacks para audio (Central/Subwoofer, Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Auriculares)
Audio Codec Realtek® ALC1150
Audio de alta definición
2/4/5.1/7.1-channel
Soporte para salida S / PDIF
Formato Formato ATX; 30.5 cm x 24.4 cm
BIOS Soporta DualBIOS
2 x flash de 128 Mbit
Licencia para uso de UEFI BIOS de AMI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Precio 195 euros.

Review

La placa viene en color negro de base con pequeños detalles en tonos rojos y blancos que podemos apresar  en disipadores, slots de memoria ram y puertos pci-e. Incorpora además una iluminación LED en color rojo por la parte superior izquierda que observamos cuando la pc esta activa.

3

Cuenta con soporte para multiGPU razón por la cual encontramos dentro de los accesorios el puente SLI soportando configuraciones 2-Way SLI en el caso de Nvidia y 3-Way CrossFire para AMD, además contara con soporte para arreglos multi-graphics.

Denotar que los puertos cuentan con un recubrimiento metálico especial para un mejor soporte de GPU.

4

Incorpora PCI Express 3.0 (PCIEX16), un PCI Express 3.0 (PCIEX8) y un PCI Express 3.0 (PCIEX4) además de 4x PCIe x1.

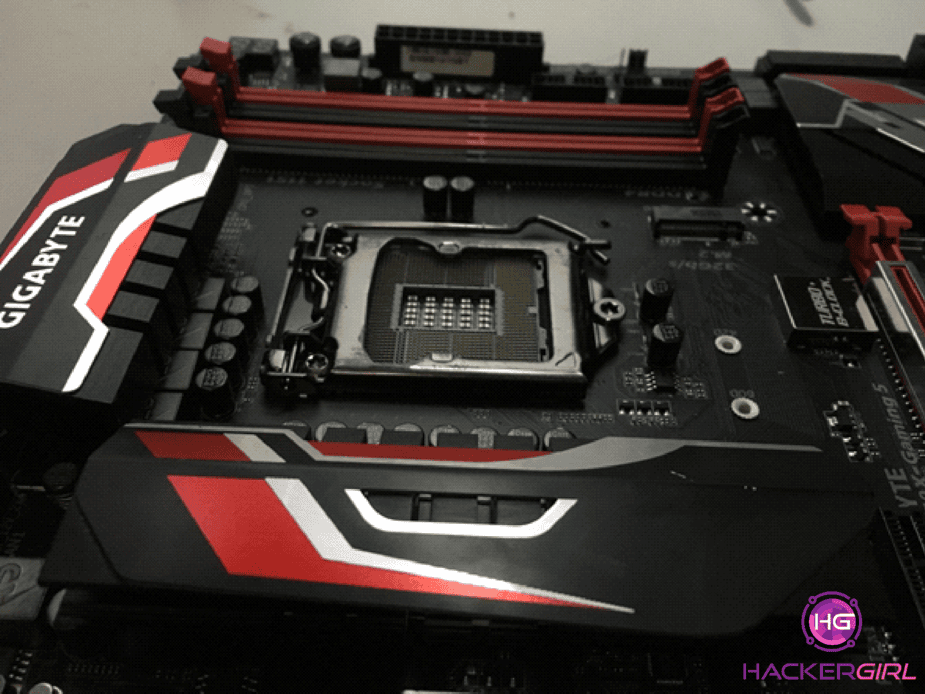

Cuenta con un socket LGA1151 compatible con los procesadores Intel Core de 6ta Generación. El socket cuenta con tecnología 15μ Gold Plated CPU Socket Design que otorga una mejor conexión entre el CPU y la placa gracias al recubrimiento chapado en oro con el que cuenta.

5

Incluye 4 slots para memoria ram DDR4 hasta 64 Gb (16×4) bajo la arquitectura Dual Channel con soporte para Extreme Memory Profile (XMP), con  soporte para memoria con corrección de errores típica de servidores . Lista de frecuencias soportadas:

  • DDR4 3466(O.C.) MHz
  • DDR4 3400(O.C.) MHz
  • DDR4 3333(O.C.) MHz
  • DDR4 3300(O.C.) MHz
  • DDR4 3200(O.C.) MHz
  • DDR4 3000(O.C.) MHz
  • DDR4 2800(O.C.) MHz
  • DDR4 2666(O.C.) MHz
  • DDR4 2400(O.C.) MHz
  • DDR4 2133 MHz

Cuenta con conectores para diferentes interfaces tanto para los ya conocidos conectores SATA 6Gb/s (6) y SATA Express (3) además del conector M.2 (2).

6

Por la parte de audio incorpora el chip Realtek ALC1150 el cual opera con un software propio de Realtek pero además se puede instalar en conjunto al Software de Sound Blaster  X-Fi MB3, un programa de control de audio similar al que se ha visto en otras tarjetas propias de Creative. Incluye la tecnología AMP-UP Audio con soporte a canales 7.1, Dos ADCs estéreo integrados, amplificador de 115 dB con supresión de señal-ruido de reproducción (SNR) (DAC) y 104dB SNR en grabación (ADC) de calidad. También destacar su tarjeta de red Killer E2200 que reduce considerablemente la latencia en tus partidas.  Todo ello buscando ofrecer una mejor experiencia de audio a gamer.

7

El back panel incluye 5 conectores de audio, 1 DisplayPort y 1 HDMI los cuales cuentan con un recubrimiento de oro, además encontramos:

  1. 1 x PS/2 keyboard/mouse port
  2. 1 x USB Type-C™ port, with USB 3.1 support
  3. 1 x USB 3.1 Type-A port (red)
  4. 3 x USB 3.0/2.0 ports
  5. 4 x USB 2.0/1.1 ports
  6. 2 x RJ-45 ports
  7. 1 x optical S/PDIF Out connector
  8. 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

Conectores Typo A y C

Dentro del panel trasero Gigabyte incorpora dos conectores que destacamos; un  puerto USB 3.1 de 10 Gbps del tipo A y un el nuevo tipo C, mismo que cabe denotar las ventajas que ofrece:

  • Terminal de conexión reversible, puede conetarse por ambos lados del conctor.
  • Velocidades de trnsferenci de hasta 10 Gbits/s.
  • Carga de energía mas veloz gracias a que puede otorgar hasta 5 A.

8

En la parte superior derecha nos con un botón muy peculiar pensado para Overclock (OC) automático cuando necesitamos obtener un poco más de rendimiento y un botón de baja potencia (ECO) que nos da la opción de que adopte ajustes con el fin de lograr un menor consumo, ambos de los cuales alteran la velocidad de reloj de CPU de manera apropiada.
En la esquina de la derecha nos encontramos con un LED de depuración y por ultimo un panel debug al lado izquierdo de la placa, muy útil para diagnostico cuando algo no opera bien.

9

BIOS Overclock

Gigabyte DuaBIOS UEFI es una tecnología propia de Gigabyte que incorpora un BIOS de respaldo en caso de fallas ya sea por una mala actualización o cualquier otra razón, mismo que se puede restaurar de manera sencilla.

Dentro del BIOS nos encontramos una utilidad que nos permite modificar el valor de los componentes de forma manual o automática a través de perfiles de overclock previamente establecidos.

10

Pruebas

Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado (Windows 10 – 64Bits), se instalaron todos los drivers en el CD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.

Esta moderboard cuenta con una función destacable de overclock por lo que se optó por realizar pruebas de rendimiento con un perfil de configuración establecido en la bios del 40%.

BANCO DE PRUEBAS
Procesador: Intel i5-6600k.
Placa Base: Gigabyte Z170X Gaming 5
Memoria: 2×8 16GB DDR4 @3200 MHZ Corsair LPX DDR4
Disipador XSPC Raystorm 750 EX240.
Disco Duro PNY XR8 SSD 128 GB.
Tarjeta Gráfica MSI GeForce GTX 980 Ti.
Fuente de Alimentación Cooler Master Silent Pro 850 W 80+ Bronce

SuperPi

Ungine Heaven

Ungine Vlley

3dMark FireStrike

 Cloud Gate

Ice Storm

Sky Drive

RealTemp

WinRAR

Resultados

  • Puntos fuertes

Gran placa en general a un precio bastante accesible.

Gran compatibilidad con tecnologías recientes como conectores USB C, SATA Express, puerto M. y USB DAC en los puertos amarillos.

El enfriamiento es bueno, los disipadores hacen un gran trabajo después de aplicarles un poco de OC y el diseño le dan una gran vista a la motherboard.

La tecnología DualBIOS sigue siendo algo que se agradece, ¿qué mejor que tener un BIOS de respaldo en esas veces que no arranca cuando estás Overclockeando?.

La red Killer E2200 hacen un gran trabajo dándole la prioridad necesaria a los paquetes para gaming, después de todo para eso está hecha la tarjeta madre.

Las memorias RAM son más fáciles de instalar con el diseño simple de encajar sólo de un lado.

  • Puntos de mejora

Aunque lo disipadores hacen un excelente trabajo, no estamos muy seguros si nos agrada que no usen tornillos, se sienten endebles y que en cualquier momento se podrían zafar.

Un botón de Power o Reset hubiera sido genial, nos evita tener que usar los botones del gabinete para cuando se está haciendo overclock.
